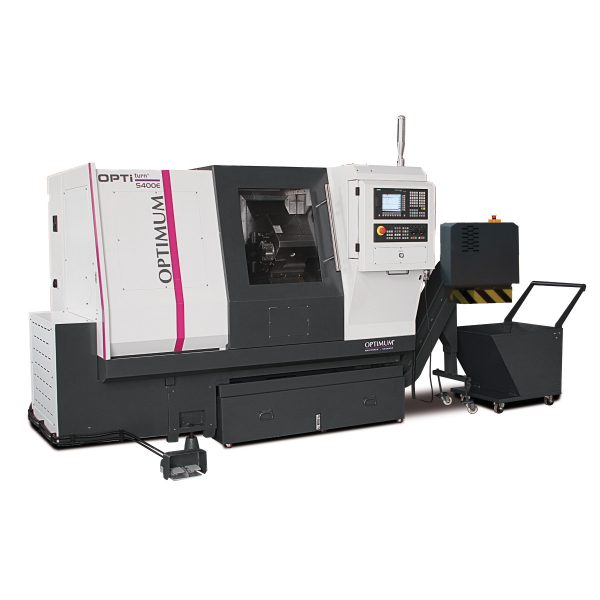

Beschreibung

Kompakte Bauform
Schrägbettausführung 45° für besonders große Bearbeitungsdurchmesser
Leichter Späneabfluss in die Spänewanne
Formstabile Linearführungen – sorgen für eine lange Lebensdauer für maximale statische und dynamische Steifigkeit
Gehärtete und geschliffene Kugelumlaufspindeln
Alle Servomotoren mit integriertem Encoder für höchste Genauigkeit
Reitstock mit hydraulischer Pinole
Tragbares elektronisches Handrad erleichtert das Einfahren von Programmen erheblich
Späneförderer
Spänewagen
Halogen-Arbeitsleuchte

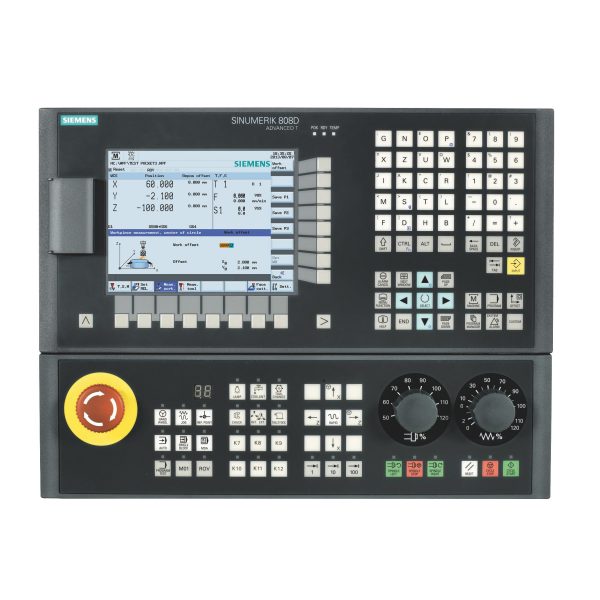

Softwarepaket “SINUMERIK 808D on PC” inklusive. (Praktische Trainingssoftware, damit Werkstücke am PC offline programmiert und simuliert werden können. Kostenfrei zum herunterladen unter www.cnc4you.de)
Zwei Jahre SIEMENS Gewährleistung inklusive

Abmessungen und Gewichte
Länge (Produkt) ca. 3670mm Gewicht (Netto) ca. 3500kg
Breite/Tiefe (Produkt) ca. 1875mm Länge ohne Späneförderer (Produkt) 2535mm
Höhe (Produkt) ca. 2155mm
Arbeitsbereiche
Drehfutter Durchmesser 200mm Drehlänge in der Bettbrücke 430mm
Umlaufdurchmesser über Maschinenbett 450mm Drehdurchmesser max. 400mm
Umlaufdurchmesser über Planschlitten 200mm
Drehmoment Motor
Drehmoment Motor X-Achse 10Nm Drehmoment Motor Z-Achse 10Nm
Drehzahlbereich
Drehzahlbereich 40 – 4500min¯¹
Elektrische Daten
Leistung Antriebsmotor 7,5kW Stromart AC
Anschlussspannung 400V Netzfrequenz 50Hz
Phase(n) 3Ph
Genauigkeit
Wiederholgenauigkeit +/- 0,006mm Positioniergenauigkeit 0,01mm
Hydrauliksystem
Hydrauliksystem Motorleistung 1.5kW Hydrauliksystem Tankinhalt 60l
Kühlschmiermittelsystem
Kühlschmiermittelsystem Leistung Kühlmittelpumpe 450W Kühlschmiermittelsystem Tankinhalt 75l
Maschinendaten
Futterdurchlass Durchmesser 52mm Schrägbett 45°
Spindel
Spindelaufnahme A 2-6 Spindelbohrung/Stangendurchlass Durchmesser 61 (abhängig von eingesetzten Spannmittel)mm
Reitstock
Reitstockaufnahme MK 4 Reitstock Pinolendurchmesser 72mm
Reitstock Pinolenhub 110mm Reitstock Pinolenhub Ansteuerung hydraulisch
Verfahrweg
Verfahrweg X-Achse 200mm Verfahrweg Z-Achse 430mm
Vertikalspindel
Vertikalspindel Leistung Antriebsmotor Dauerbetrieb S1 48Nm Vertikalspindel Leistung Antriebsmotor S6-30 % Betrieb 70Nm
Vorschub Geschwindigkeit
Vorschubgeschwindigkeit X-Achse 10m/min Vorschubgeschwindigkeit Z-Achse 10m/min
Werkzeugwechsler
Werkzeugwechsler Typ hydraulisch Werkzeugwechsler Aufnahmehöhe, -breite Vierkant max. 25mm
Werkzeugwechsler Anzahl der Werkzeugplätze 8 Werkzeugwechsler Aufnahmedurchmesser Bohrstange max. 16mm
Elektrischer Anschluss
Gesamt Anschlusswert 15kW
Motor(en)
Drehmoment an der Spindel 95.6Nm
