Beschreibung
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 5
- Präzise gearbeiteter Schlitten
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Hauptspindel im Ölbad laufend
- Getrieberäder leichtgängig, gehärtet und geschliffen
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
- Handräder entkoppelt und geprüft nach EN 23125
- Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse
- Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849

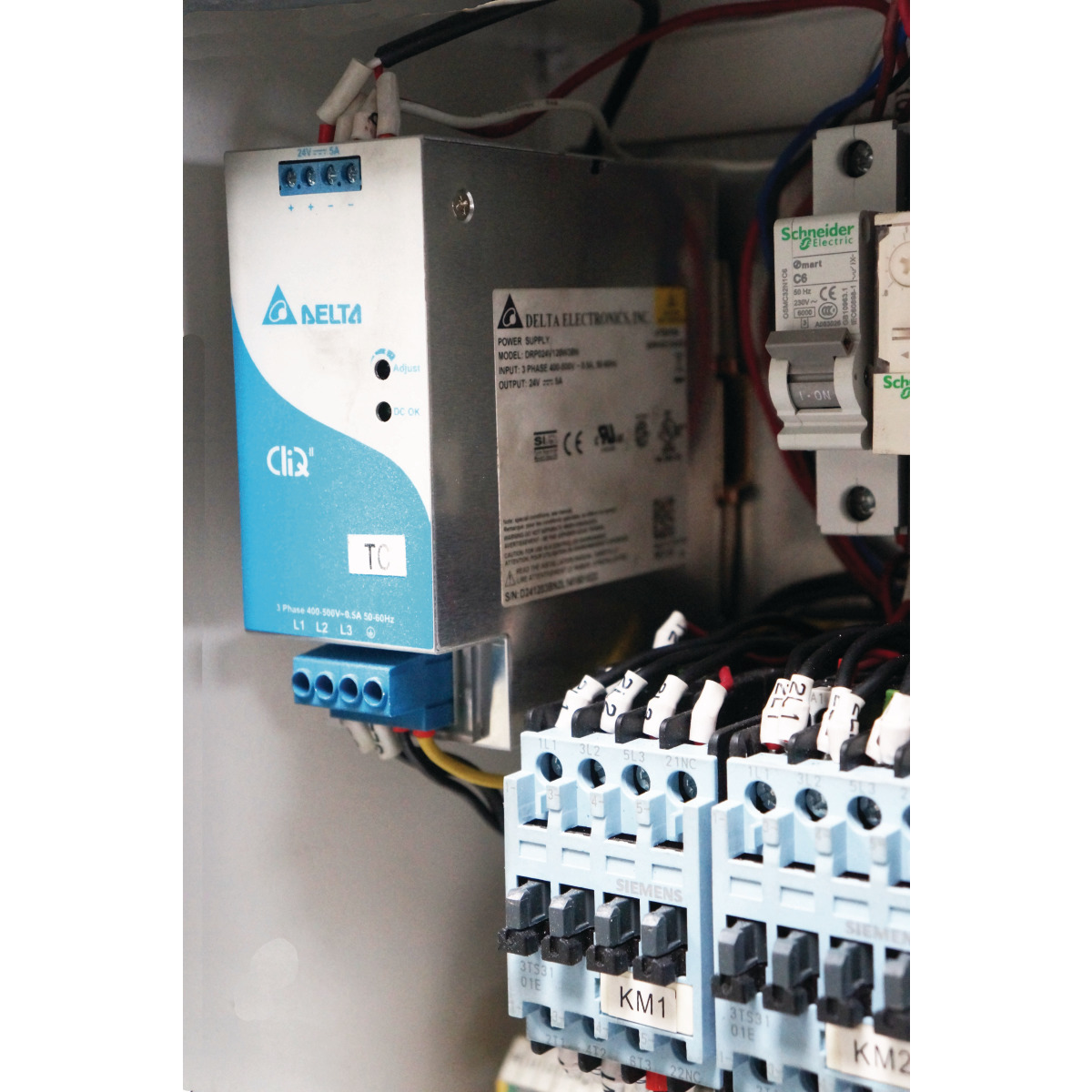

- Motorschutzschalter, abschließbarer Hauptschalter
- Rechts-/Linkslauf am Bettschlitten schaltbar
- Leitspindelabdeckung
- Reitstock zum Kegeldrehen ± 10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen
- Maschinenunterbau mit Werkzeugfächern beidseitig
- Not-Halt Einrichtung mit Fußbetätigung
- Herausziehbare Spänewanne mit Führungsschienen
- LED-Maschinenlampe im Späneschutz integriert
| Abmessungen und Gewichte | |||
|---|---|---|---|
| Länge (Produkt) ca. | 1930mm | Höhe (Produkt) ca. | 1350mm |
| Breite/Tiefe (Produkt) ca. | 725mm | Gewicht (Netto) ca. | 610kg |
| Arbeitsbereiche | |||
|---|---|---|---|
| Spitzenhöhe | 180mm | Umlaufdurchmesser in der Bettbrücke | 516mm |
| Spitzenweite | 980mm | Drehlänge in der Bettbrücke | 160mm |
| Umlaufdurchmesser über Maschinenbett | 356mm | Bettbreite | 187mm |
| Drehzahlbereich | |||
|---|---|---|---|
| Anzahl der Drehzahlbereiche | 8 | Drehzahlbereich | 70 – 2000min¯¹ |
| Elektrische Daten | |||
|---|---|---|---|
| Leistung Antriebsmotor | 1,5kW | Stromart | AC |
| Anschlussspannung | 400V | Netzfrequenz | 50Hz |
| Phase(n) | 3Ph |
| Spindel | |||
|---|---|---|---|
| Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 5 | Spindelkonus | MK 6 |
| Spindelbohrung/Stangendurchlass Durchmesser | 52mm | Stahlhalter Aufnahmehöhe max. | 16mm |
| Reitstock | |||
|---|---|---|---|
| Reitstockaufnahme | MK 3 | Reitstock Pinolendurchmesser | 42mm |
| Reitstock Pinolenhub | 120mm |
| Steigungen | |||
|---|---|---|---|
| Steigung Metrisch | 0.4 – 7mm/U | Steigung Zoll | 56 – 4Gg/1″ |
| Anzahl der Steigungen Metrisch | 26 | Anzahl der Steigungen Zoll | 34 |
| Verfahrweg | |||
|---|---|---|---|
| Verfahrweg X-Achse | 100mm | Verfahrweg Y-Achse | 170mm |
| Vorschub | |||
|---|---|---|---|
| Vorschubbereich längs | 0.052 – 1.392mm/U | Vorschubbereich plan | 0.014 – 0.38mm/U |
| Anzahl der Vorschübe längs | 32 | Anzahl der Vorschübe plan | 32 |
LIEFERUMFANG
- Feststehende Lünette Durchlass max. Ø 100 mm
- Mitlaufende Lünette Durchlass max. Ø 95 mm
- LED-Maschinenleuchte
- Reduzierhülse MK 6 / MK 3
- Zwei feste Zentrierspitzen MK 3
- Vierfach-Stahlhalter
- Wechselräder-Satz
- Maschinenunterbau
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Drehfutter nicht vergessen!
